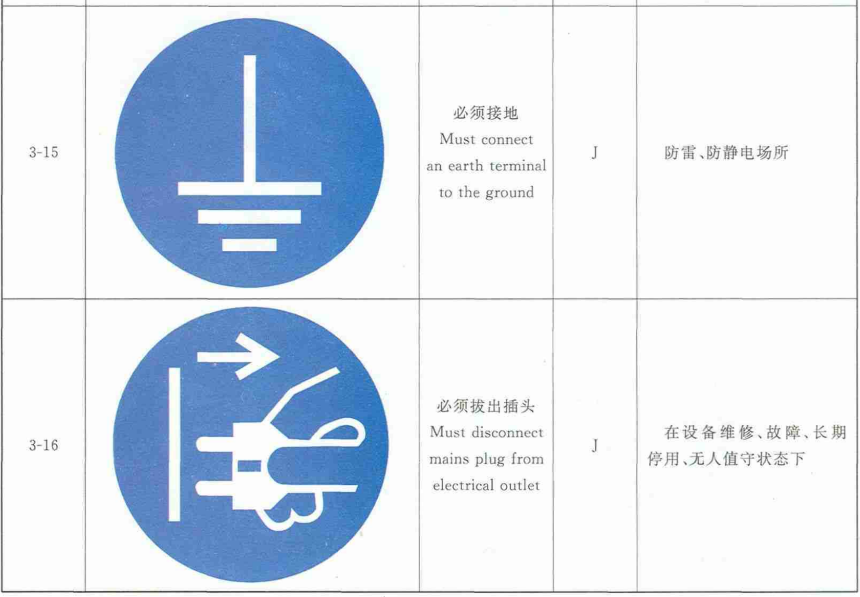

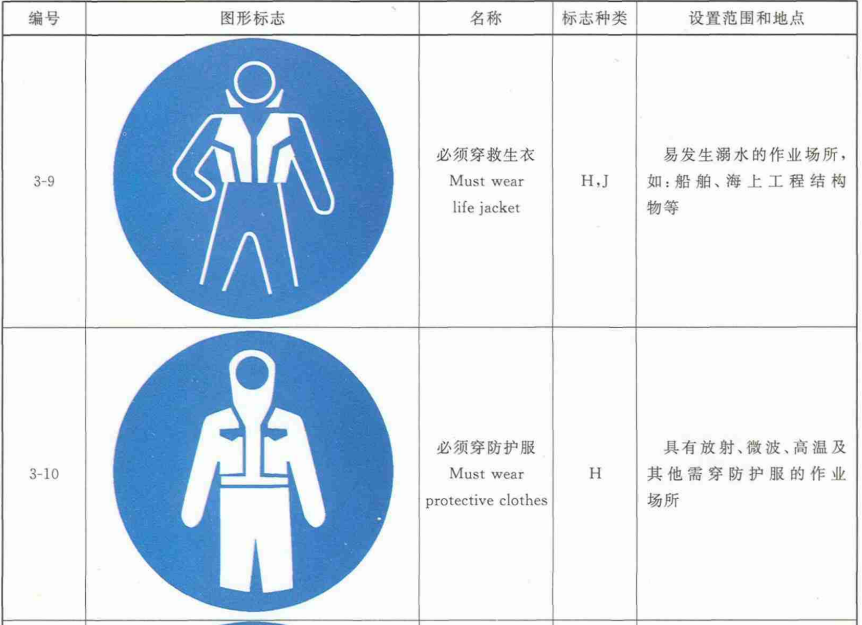

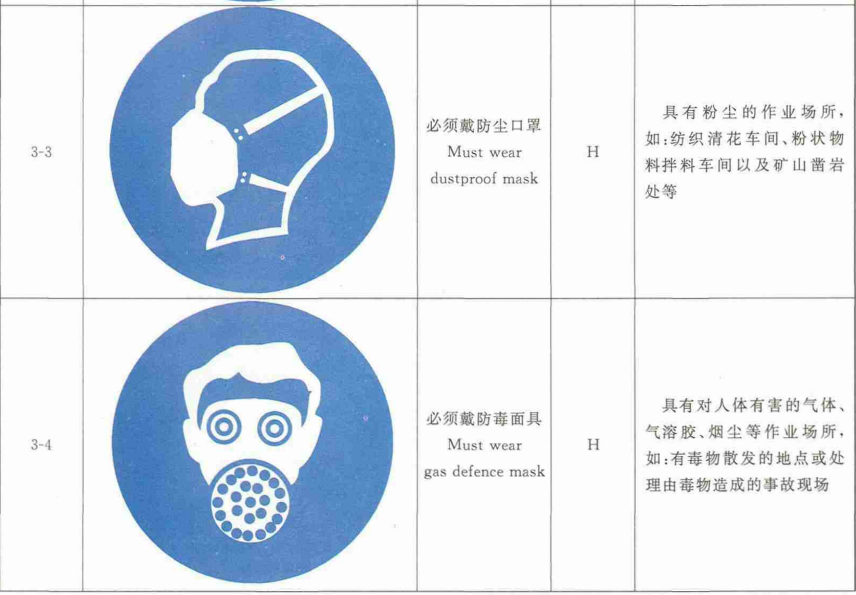

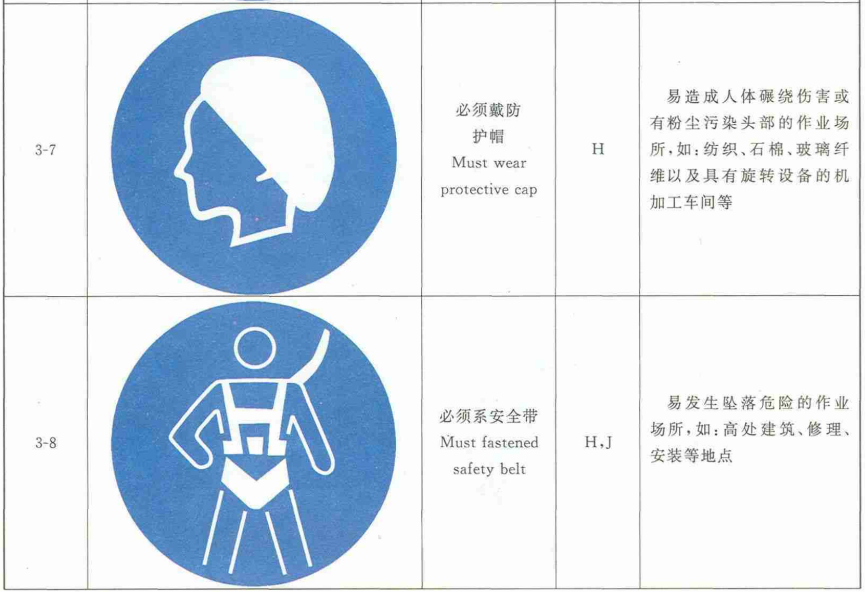

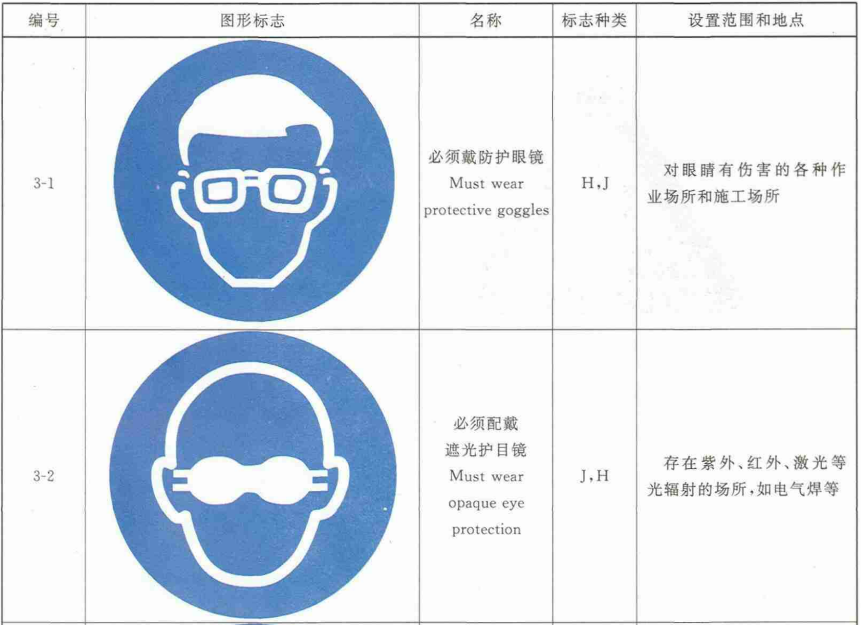

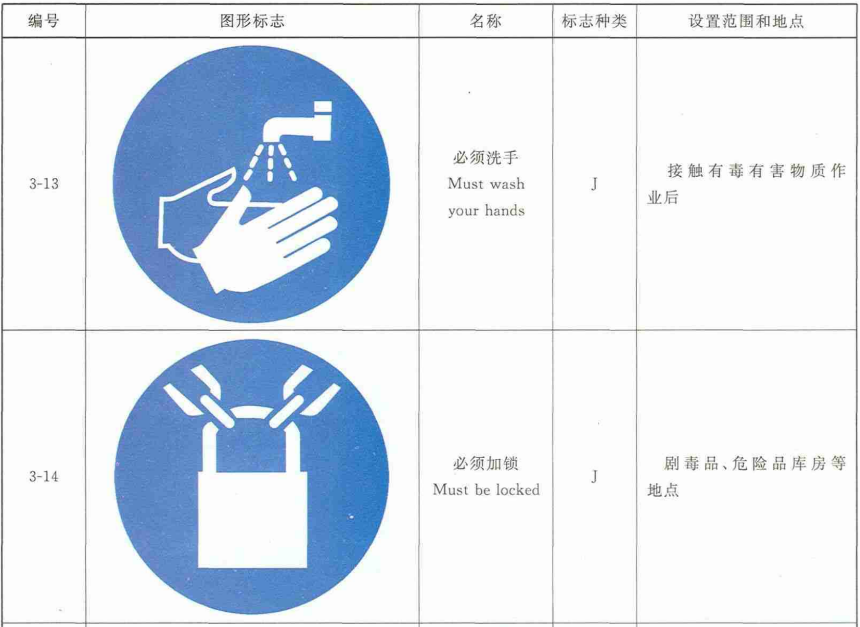

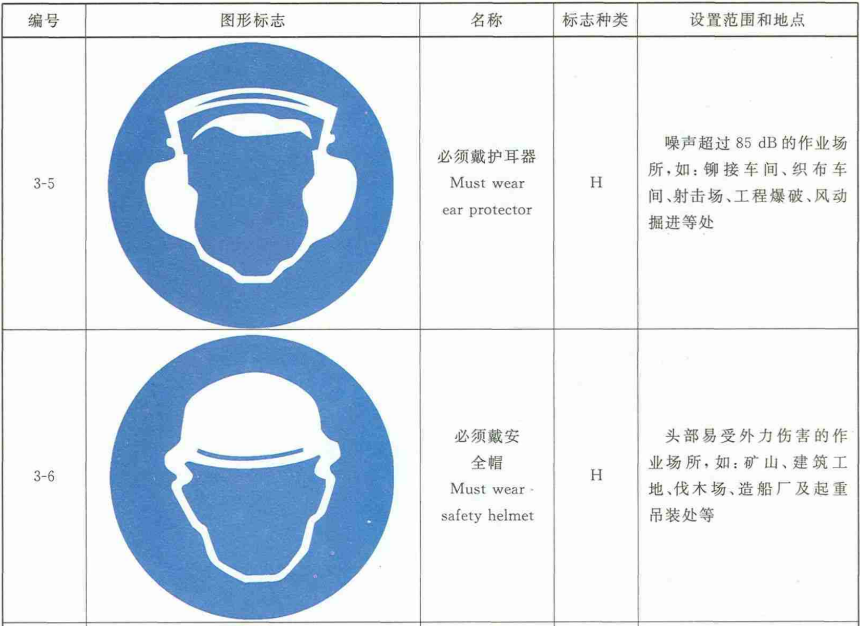

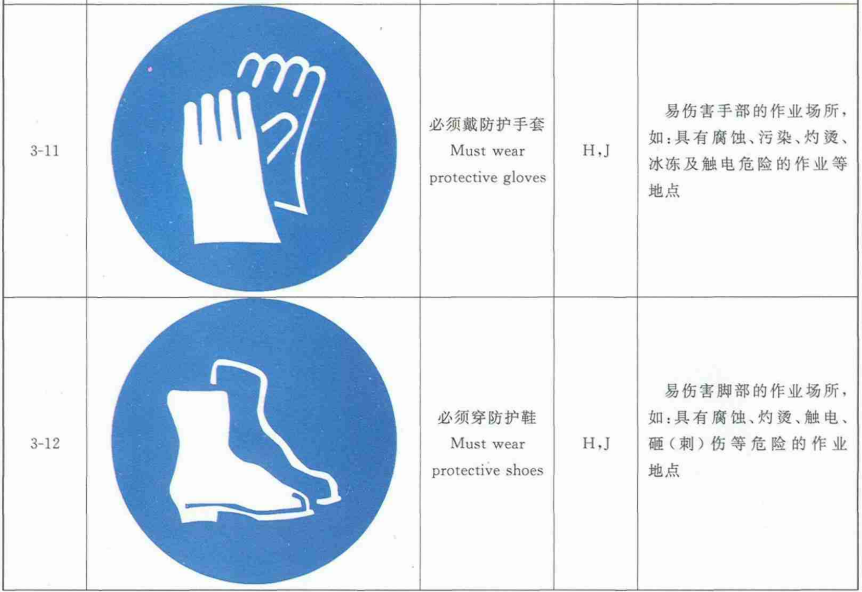

                    表3指令标志

4.4提示标志

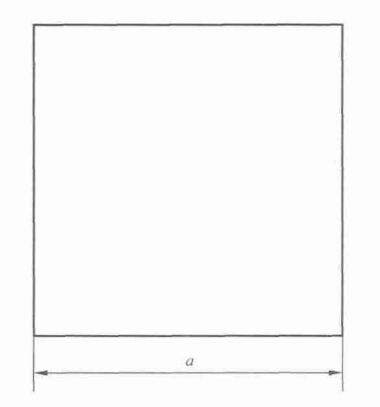

4.4.1提示标志的基本型式是正方形边框，如图4所示。

 图4提示标志的基本型式

4.4.2提示标志基本型式的参数:

  边长a=0.025L，

     L为观察距离(见附录A)。

4.4.3提示标志,如表4。

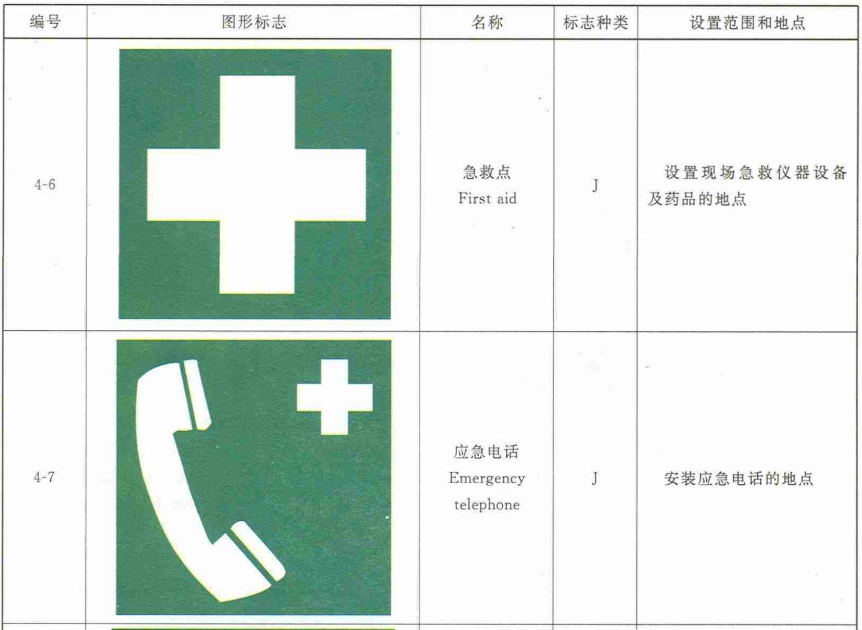

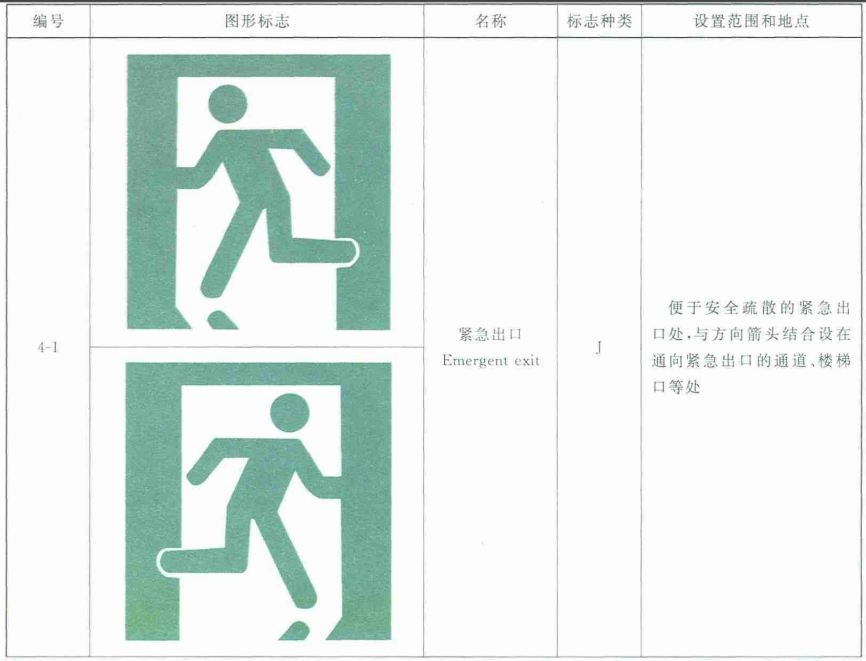

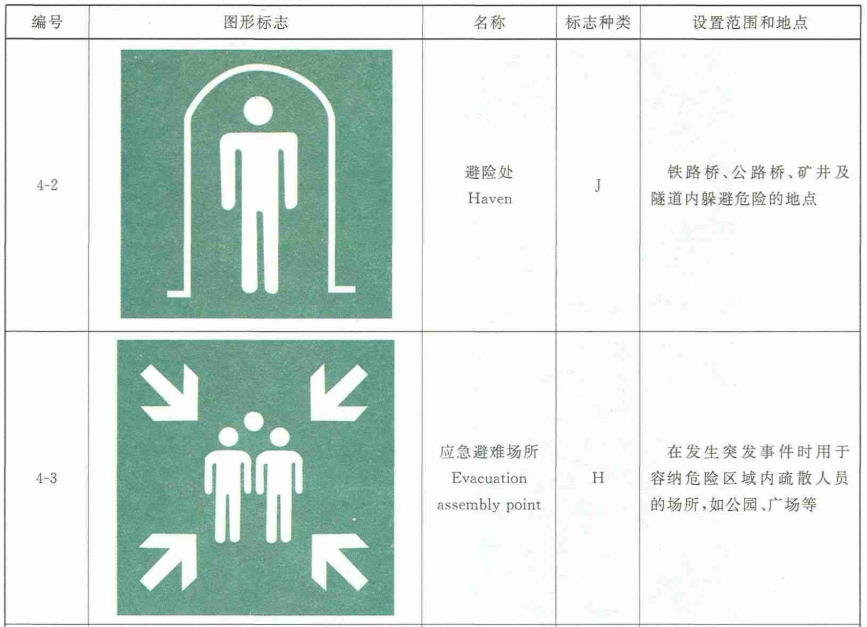

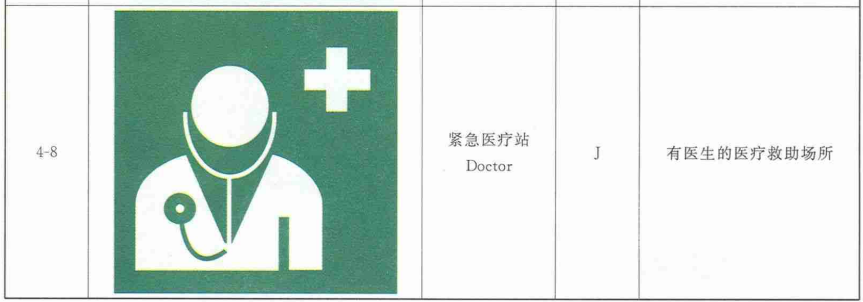

               表4提示标志

4.4.4提示标志的方向辅助标志:

提示标志提示目标的位置时要加方向辅助标志。按实际需要指示左向时，辅助标志应放在图形标志的左方;如指示右向时，则应放在图形标志的右方，如图5。

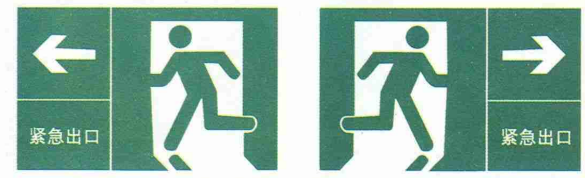

                      图5应用方向辅助标志示例

4.5 文字辅助标志

4.5.1 文字辅助标志的基本型式是矩形边框。

4.5.2 文字辅助标志有横写和竖写两种形式。

4.5.2.1 横写时，文字辅助标志写在标志的下方，可以和标志连在一起，也可以分开。

 禁止标志、指令标志为白色字;警告标志为黑色字。禁止标志、指令标志衬底色为标志的颜色，警告标志衬底色为白色，如图6。

4.5.2.2 竖写时，文字辅助标志写在标志杆的上部。

 禁止标志、警告标志、指令标志、提示标志均为白色衬底，黑色字。

 标志杆下部色带的颜色应和标志的颜色相一致。如图7。

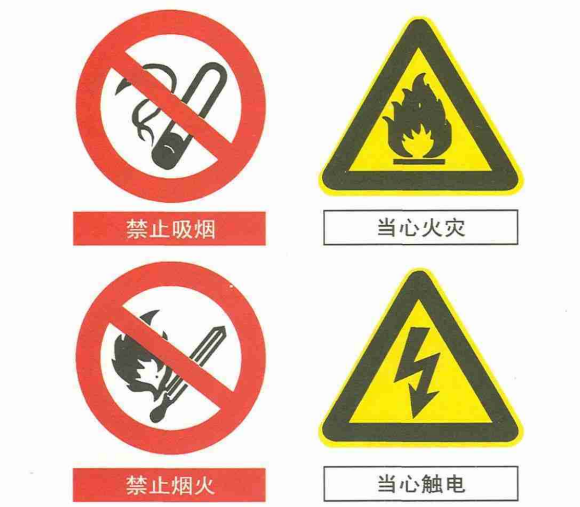

 图6横写的文字辅助标志

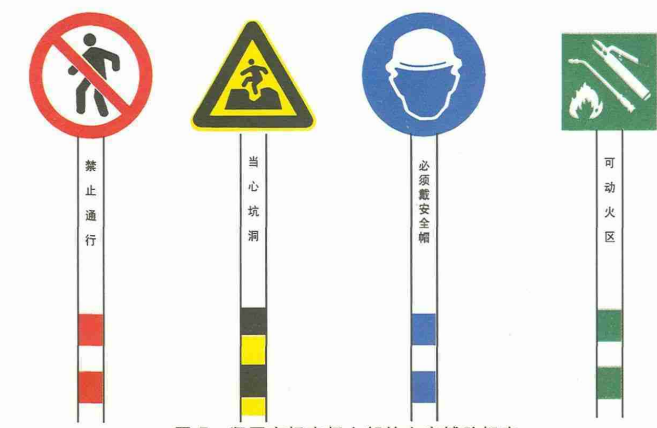

 图7竖写在标志杆上部的文字辅助标志

4.5.2.3 文字字体均为黑体字。

4.6 激光辐射窗口标志和说明标志

激光辐射窗口标志和说明标志应配合“当心激光”警告标志使用，说明标志包括激光产品辐射分类说明标志和激光辐射场所安全说明标志，激光辐射窗口标志和说明标志的图形、尺寸和使用方法见附录C。

5 颜色

安全标志所用的颜色应符合GB2893规定的颜色。

6 安全标志牌的要求

6.1 标志牌的衬边

安全标志牌要有衬边。除警告标志边框用黄色勾边外，其余全部用白色将边框勾一窄边，即为安全标志的衬边，衬边宽度为标志边长或直径的0.025倍。

6.2 标志牌的材质

安全标志牌应采用坚固耐用的材料制作，一般不宜使用遇水变形、变质或易燃的材料。有触电危险的作业场所应使用绝缘材料。

6.3 标志牌表面质量

标志牌应图形清楚，无毛刺、孔洞和影响使用的任何疵病。

7 标志牌的型号选用(型号见附录A)

7.1 工地、工厂等的人口处设6型或7型。

7.2 车间人口处、厂区内和工地内设5型或6型。

7.3 车间内设4型或5型。

7.4 局部信息标志牌设1型、2型或3型。

无论厂区或车间内，所设标志牌其观察距离不能覆盖全厂或全车间面积时，应多设几个标志牌。

8 标志牌的设置高度

标志牌设置的高度，应尽量与人眼的视线高度相一致。悬挂式和柱式的环境信息标志牌的下缘距地面的高度不宜小于2m;局部信息标志的设置高度应视具体情况确定。

9 安全标志牌的使用要求

9.1 标志牌应设在与安全有关的醒目地方，并使大家看见后，有足够的时间来注意它所表示的内容。环境信息标志宜设在有关场所的入口处和醒目处;局部信息标志应设在所涉及的相应危险地点或设备(部件)附近的醒目处。激光产品和激光作业场所安全标志的使用见附录C。

9.2  标志牌不应设在门、窗、架等可移动的物体上，以免标志牌随母体物体相应移动，影响认读。标志牌前不得放置妨碍认读的障碍物。

9.3 标志牌的平面与视线夹角应接近90°，观察者位于最大观察距离时，最小夹角不低于75°，如图8。

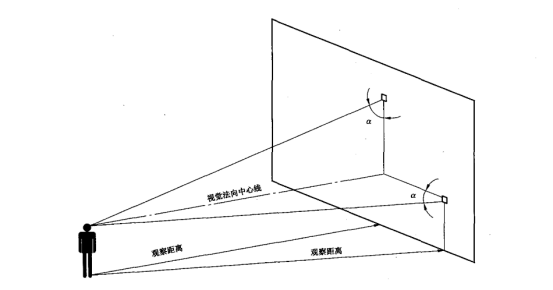

                     图8标志牌平面与视线夹角a不低于75°

9.4 标志牌应设置在明亮的环境中。

9.5 多个标志牌在一起设置时，应按警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列。

9.6 标志牌的固定方式分附着式、悬挂式和柱式三种。悬挂式和附着式的固定应稳固不倾斜，柱式的标志牌和支架应牢固地联接在一起。

9.7 其他要求应符合GB/T15566的规定。

10 检查与维修

10.1 安全标志牌至少每半年检查一次，如发现有破损、变形被色等不符合要求时应及时修整或更换。

10.2 在修整或更换激光安全标志时应有临时的标志替换,以避免发生意外的伤害。

 附 录 A

 (规范性附录)

 安全标志牌的尺寸

 表A.1安全标志牌的尺寸

单位为米

 附 录 B

 (规范性附录)

 激光辐射警告标志的尺寸

激光辐射警告标志如图B.1所示,常用尺寸规格见表B.1。

                     图B1激光辐射警告标志的图形与尺寸

表B.1 常用尺寸规格

                                            单位为毫米

 附 录 C

 (规范性附录)

 激光辐射窗口标志、说明标志及其使用

C.1 激光辐射窗口标志

C.1.1 激光辐射窗口标志为带说明文字的长方形(见图C1)，其位置应在紧贴“当心激光”警告标志下边界的正下方。

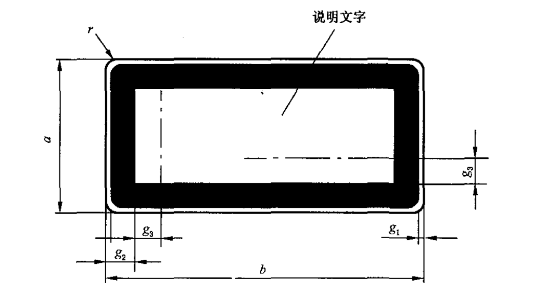

图C1激光辐射窗口标志的图形与尺寸

C.1.2 激光辐射窗口标志说明文字为:

激光窗口

或

避免受到从该窗口出射的

激光辐射

C.1.3 激光辐射窗口标志说明文字应写在激光辐射窗口标志规定的长方形边框中(见图C.1)，文字的位置在激光辐射窗口标志g尺寸规定的虚线框内。

C.1.4  激光辐射窗口的常用尺寸规格见表C1。

表C.1常用尺寸规格

                                  单位为毫米

C.2 激光产品辐射分类说明标志

激光产品辐射分类说明标志为带说明文字的长方形(见图C1)，图形、尺寸、文字位置同 C.1.1、C.1.3、C.1.4的规定。说明文字的内容必须严格按照不同的辐射分类给予说明。

C.2.1 对可能达到2类激光产品辐射分类标志的说明文字为:

激光辐射

勿直视激光束

2类激光产品

C.2.2 对可能达到3A类激光产品辐射标志的说明文字为:

激光辐射

   勿直视或通过光学仪器观察激光束

        3A类激光产品

C.2.3 对可能达到3B类激光产品辐射标志的说明文字为:

激光辐射

避免激光束照射

3B类激光产品

C.2.4 对可能达到4类激光辐射标志的说明文字为:

激光辐射

避免眼或皮肤受到直射和散射照射

4类激光产品

C.2.5.2 类以上(包括2类)激光产品辐射分类标志的说明文字还应标明激光辐射的发射波长、脉冲宽度(如果脉冲激光输出)等信息。这些信息可以写在激光分类的下方或独立写在说明标志规定的长方形边框内。

C.2.6 说明文字中“激光辐射”一词对于波长在400nm~700nm(可见)范围内的激光辐射注明“可见激光辐射”;对于波长在400nm~700nm范围之外的激光辐射应注明“不可见激光辐射”。

C.3 激光辐射场所安全说明标志

C.3.1 激光辐射场所安全说明标志为带说明文字的长方形(见图C1)，图形、尺寸、文字位置同C.1.1、C.1.3、C.1.4的规定。说明文字的内容按照不同的辐射分类给予相应的说明。

C.3.2 对可能达到3B类激光辐射场所说明标志的说明文字为:

激光辐射

避免激光束照射

或者(也可同时)采用:

激光工作

进入时请戴好防护镜

C.3.3 对可能达到4类激光辐射标志的说明文字为:

激光辐射

避免眼或皮肤受到直射和散射激光的照射

或者(也可同时)采用:

激光工作

未经允许不得入内

C.4 激光产品和激光作业场所安全标志的使用

C.4.1 激光产品安全标志的使用

C.4.1.1 对所有可能达到2类的激光产品都必须有激光安全标志。每台设备必须同时具有激光警告标志、激光安全分类说明标志和激光窗口标志，激光产品安全标志使用实例见图C.2。

  图C.2激光产品安全标志使用实例

C.4.1.2 激光安全标志的粘贴位置必须是人员不受到超过1类辐射就能清楚看到的地方。激光分类说明标志应置于激光警告标志的正下方，激光窗口标志应置于激光出光口的附近(3类和4类激光产品应在所有可能达到2类的激光辐射窗口贴上窗口标志)。

C.4.1.3 若激光产品的尺寸或设计不便于装贴，应将标志作为附件一起提供给用户。

C.4.2 激光作业场所安全标志的使用

C.4.2.1 对所有3B类和4类激光产品工作的场所都必须有激光安全标志。可以单独使用激光警告标志，或者同时使用激光警告标志与激光辐射场所安全分类说明标志，此时激光辐射场所分类说明标志应置于激光警告标志的正下方。

C.4.2.2 在3A类激光产品作为测量、准直、调平使用时的场所应设置激光安全标志。

C.4.2.3 激光安全标志的装贴位置必须是激光防护区域的明显位置人员不受到超过1类辐射就能够注意到标志并知道所示的内容。在所设标志不能覆盖整个工作区域时，应设置多个标志。

C.4.2.4 永久性的激光防护区域应在出入口处设置激光安全标志，在由活动挡板、护栏围成的临时防护区除在出入口处必须设置激光安全标志外，还必须在每一块构成防护围栏和隔挡板的可移动部位或检修接头处设置激光安全标志，以防止这些板块分开或接头断开时人员受到有害激光辐射。
