附录B抽样检验

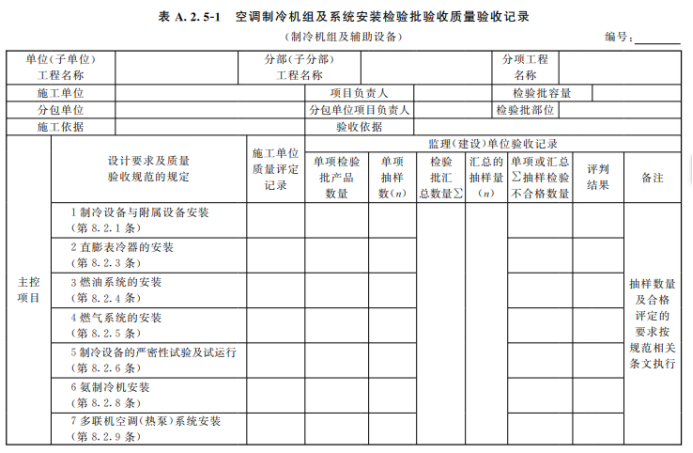

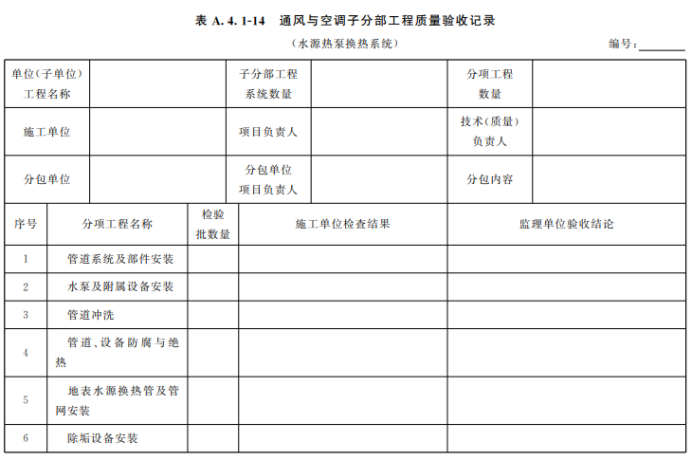

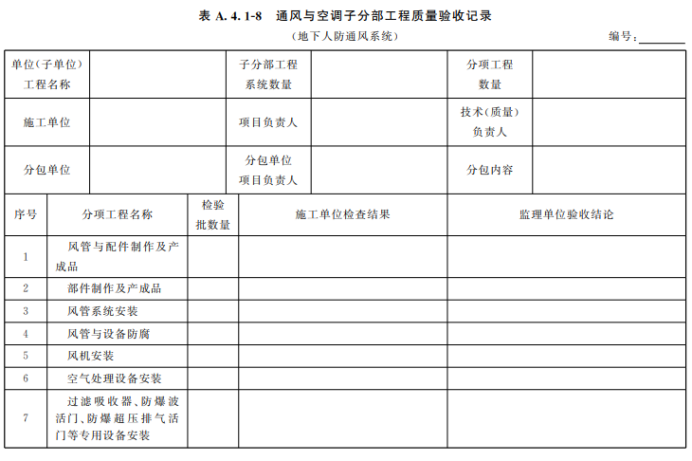

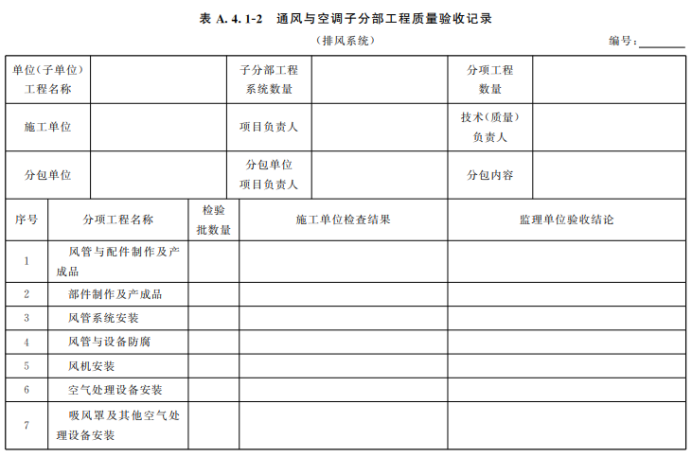

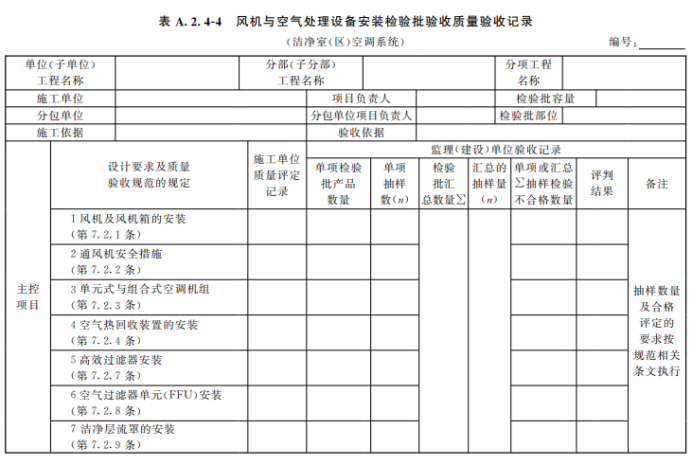

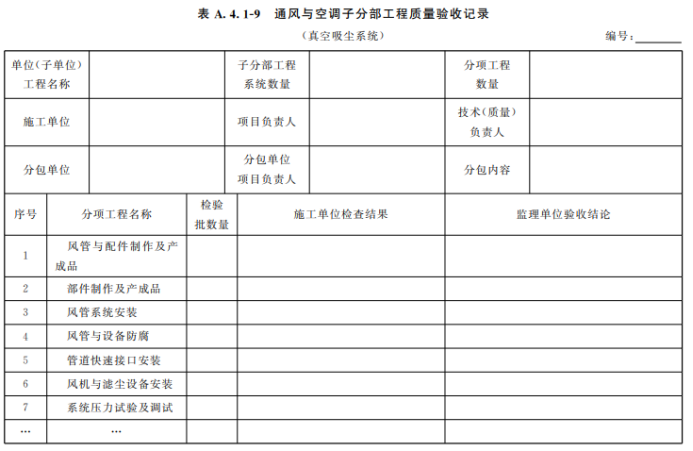

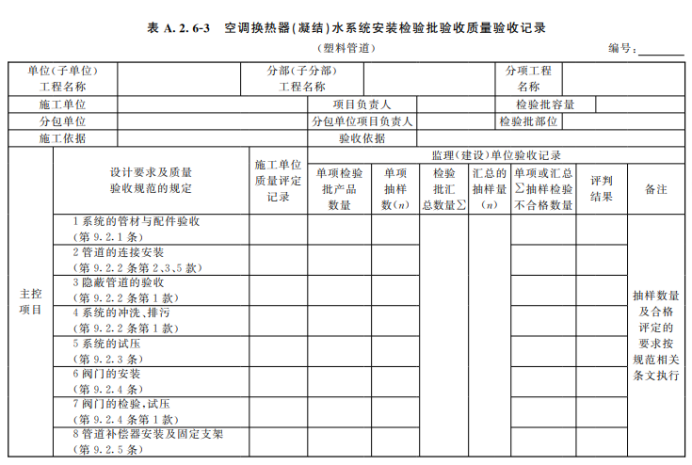

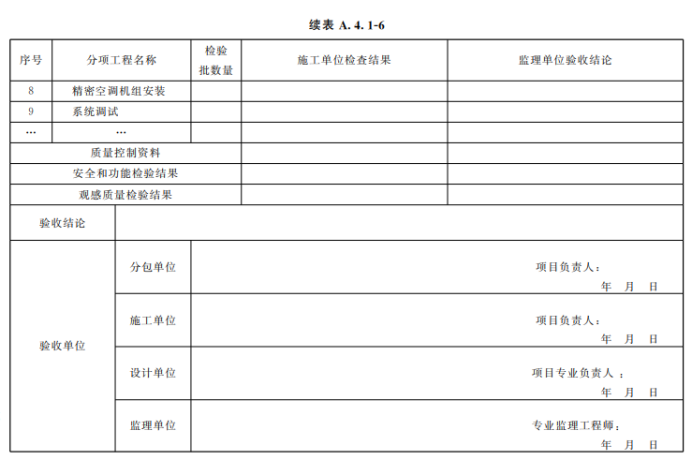

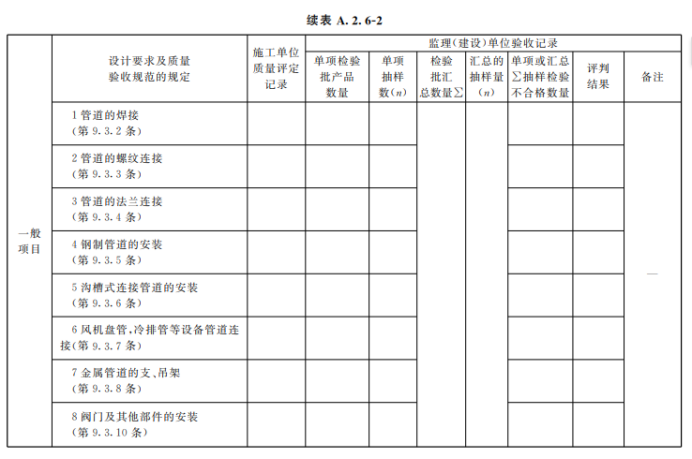

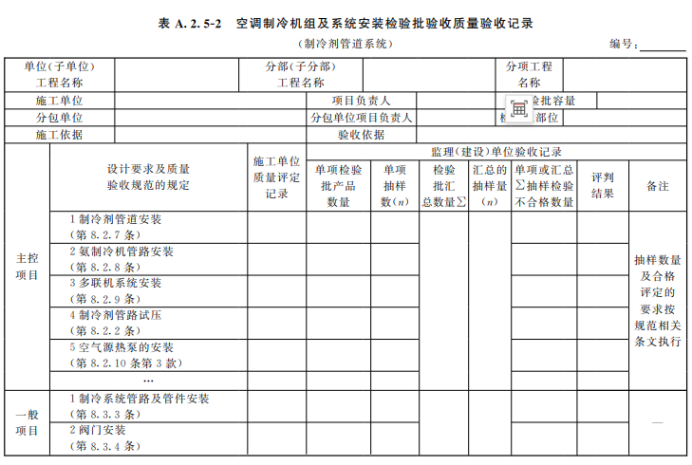

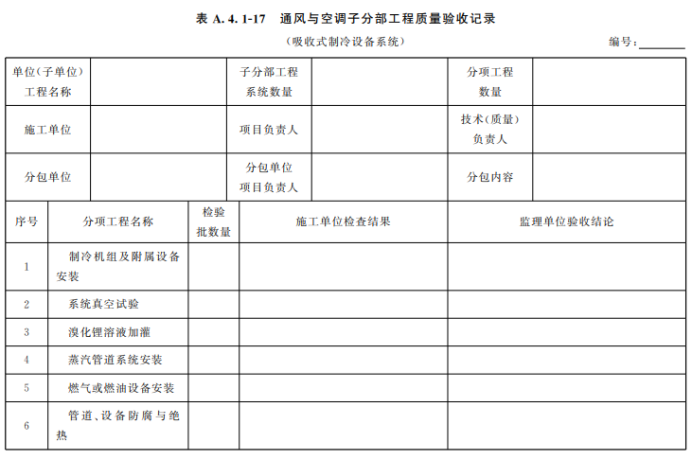

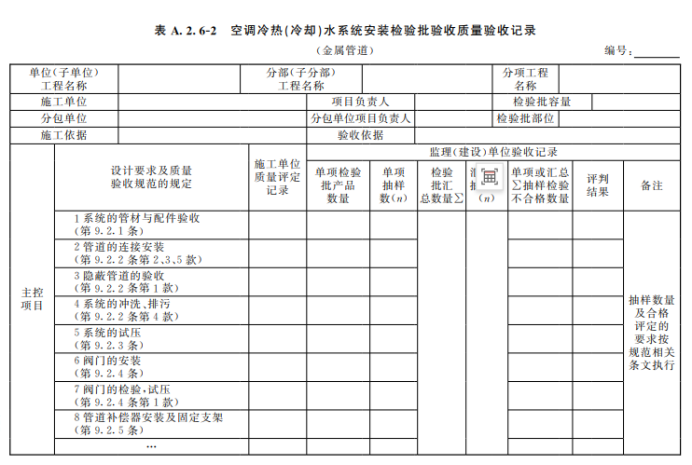

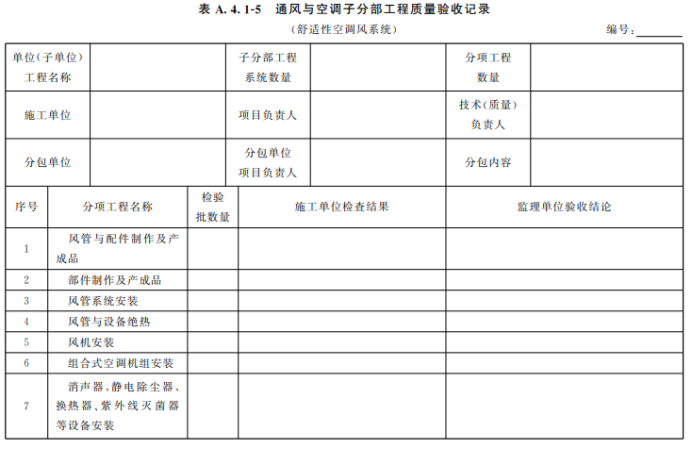

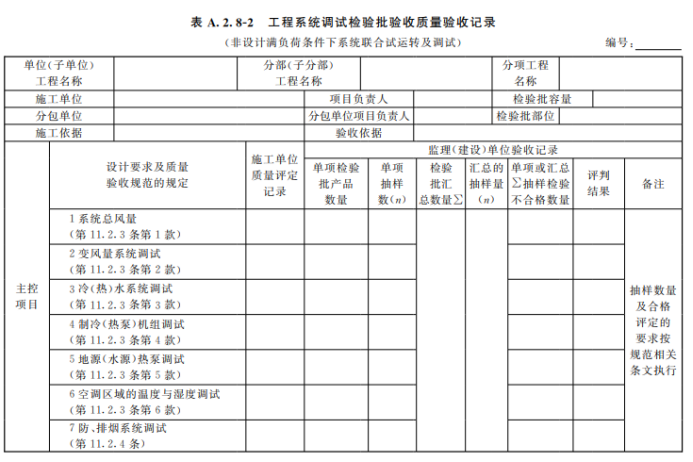

B.0.1通风与空调工程施工质量检验批检验应在施工企业自检质量合格的条件下进行。

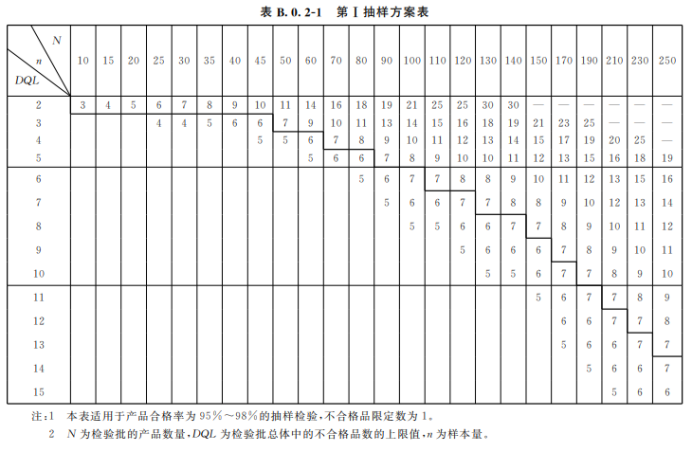

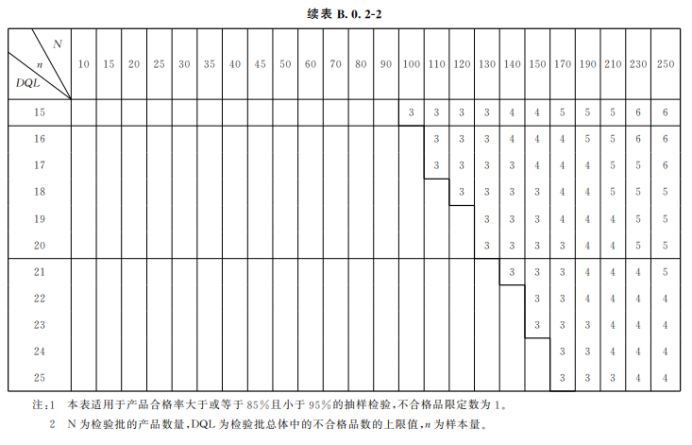

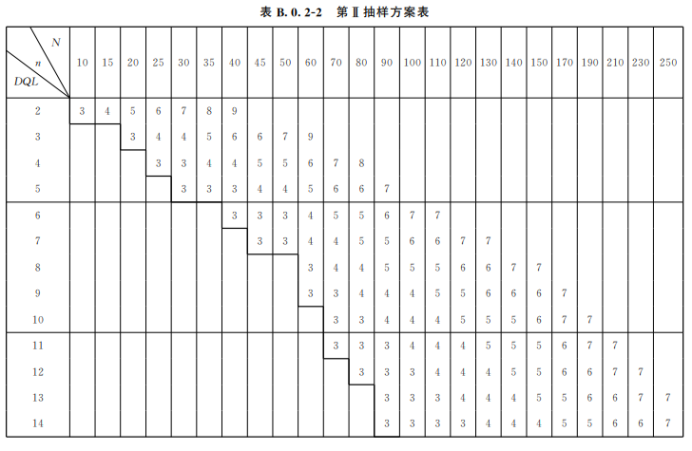

B.0.2通风与空调工程施工质量检验批的抽样检验应根据表B.0.2-1、表B.0.2-2 的规定确定核查总体的样本量n。
B.0.3应按本规范相应条文的规定,确定需核查的工程施工质量技术特性。工程中出现的新产品与质量验收标准应归纳补充在内。
B.0.4样本应在核查总体中随机抽取。当使用分层随机抽样时,从各层次抽取的样本数应与该层次所包含产品数占该检查批产品总量的比例相适应。当在核查总体中抽样时,可把可识别的批次作为层次使用。
B.0.5通风与空调工程施工质量检验批检验样本的抽样和评定规定的各检验项目,应按国家现行标准和技术要求规定的检验方法,逐一检验样本中的每个样本单元,并应统计出被检样本中的不合格品数或分别统计样本中不同类别的不合格品数。
B.0.6抽样检验中,应完整、准确记录有关随机抽取样本的情况和检查结果。
B.0.7当样本中发现的不合格品数小于或等于1个时,应判定该检验批合格;当样本中发现的不合格数大于1个时,应判定该检验批不合格。
B.0.8复验应对原样品进行再次测试,复验结果应作为该样品质量特性的最终结果。
B.0.9复检应在原检验批总体中再次抽取样本进行检验,决定该检验批是否合格。复检样本不应包括初次检验样本中的产品。复检抽样方案应符合现行国家标准《声称质量水平复检与复验的评定程序》GB/T 16306 的规定。复检结论应为最终结论。
附录C风管强度及严密性测试
C.1一般规定
C.1.1风管应根据设计和本规范的要求,进行风管强度及严密性的测试。
C.1.2风管强度应满足微压和低压风管在1.5倍的工作压力。中压风管在12倍的工作压力且不低于750Pa,高压风管在1.2倍的工作压力下,保持 5min 及以
上,接缝处无开裂,整体结构无永久性的变形及损伤为合格。
C.1.3风管的严密性测试应分为观感质量检验与漏风量检测。观感质量检验可应用于微压风管,也可作为其他压力风管工艺质量的检验,结构严密与无明显穿透的缝隙和孔洞应为合格。漏风量检测应为在规定工作压力下,对风管系统漏风量的测定和验证,漏风量不大于规定值应为合格。系统风管漏风量的检测,应以总管和干管为主,宜采用分段检测,汇总综合分析的方法。检验样本风管宜为3节及以上组成,且总表面积不应少于15m2。
C.1.4测试的仪器应在检验合格的有效期内。测试方法应符合本规范要求。
C.1.5净化空调系统风管漏风量测试时,高压风管和空气洁净度气级为1级~5级的系统庙按高庆风管进行检测,工作压力不大于1500Pa 的6 级~9级的系统应按中压风管进行检测。
C.2测试装置
C.2.1漏风量测试应采用经检验合格的专用漏风量测量仪器,或采用符合现行国家标准《用安装在圆形截面管道中的差压装置测量满管流体流量》GB/T 2624中规定的计量元件搭设的测量装置。
C.2.2漏风量测试装置可采用风管式或风室式。风管式测试装置应采用孔板做计量元件;风室式测试装置应采用喷嘴做计量元件。
C.2.3漏风量测试装置的风机,风压和风量宜为被测定系统或设备的规定试验压力及最大允许漏风量的1.2倍及以上。
C.2.4 漏风量测试装置试验压力的调节,可采用调整风机转速的方法,也可采用控制节流装置开度的方法。漏风量值应在系统达到试验压力后,保持稳压的条件下测得。
C.2.5漏风量测试装置的压差测定应采用微压计,分辨率应为1.0Pa。
C.2.6风管式漏风量测试装置应符合下列规定:

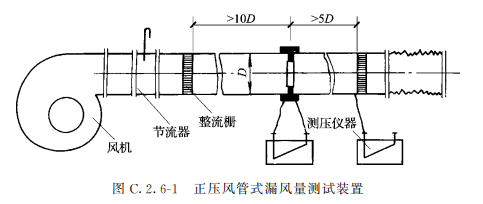

1风管式漏风量测试装置应由风机、连接风管、测压仪器、整流栅、节流器和标准孔板等组成(图C.2.6-1)。
2应采用角接取压的标准孔板。孔板值范围应为0.22~0.70.孔板至前,后整流栅的直管段距离应分别大于或等于10倍和5倍风管直径。
3连接风管应均为光滑员管。孔板至上游2倍风管直径范围内,圆度允许偏差应为 0.3%,下游应为2%。
4孔板应与风管连接,前端与管道轴线垂直度允许偏差应为1°;孔板与风管同心度允许偏差应为 1.5%的风管直径。
5在第一整流栅后,所有连接部分应该严密不漏。
6漏风量应按下式计算:
式中:Q--漏风量(m3/h);
E--空气流束膨胀系数;
a--孔板的流量系数;
An--孔板开口面积(㎡);
p--空气密度(kg/m3);
ΔP---孔板差压(Pa)。
7孔板的流量系数与β值的关系应根据图C.2.6-2确定,并应满足下列条件:
1)当1.0x105<Re<2.0x106,0.05<β≤0.49,50mm<D≤1000mm时,不计管道粗糙度对流量系数的影响;
2)当雷诺数Re小于1.0x105时,应按现行国家标准《用安装在圆形截面管道中的差压装置测量满管流体流量》GB/T2624中的有关条文求得流量系数a。

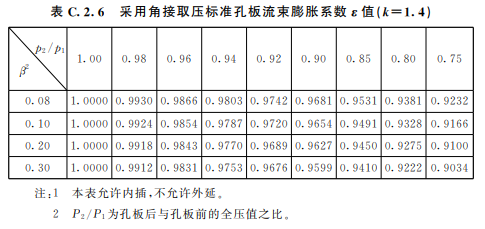

8孔板的空气流束膨胀系数e值可按表 C.2.6 确定。

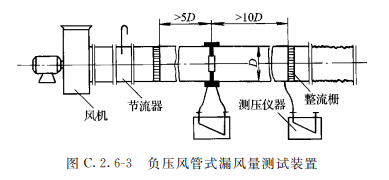

9负压条件下的漏风量测试装置应将风机的吸入口与节流器、孔板流量测量段逐相连接,并使孔板前10D整流栅置于迎风端,组成完整装置。然后应通过软接口与需测定风管或设备相连接(图C.2.6-3)。
C.2.7风室式漏风量测试装置应符合下列规定:

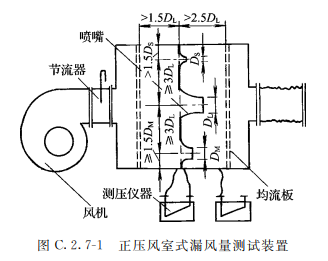

1风室式漏风量测试装置应由风机、连接风管、测压仪器、均流板、节流器、风室、隔板和喷嘴等组成(图C.2.7-1)。

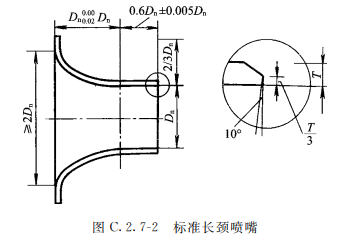

2为利用喷嘴实施风量的测量,隔板应将风室分割成前后两孔腔,并应在隔板上开孔安装测量喷嘴。根据测试风量的需要,可采用不同孔径和数量的喷嘴。为保证喷嘴入口气流的稳定性和流量的正确性,两个喷嘴之间的中心距离不得小于大口径喷嘴喉部直径的3倍;且任意一个喷嘴中心到风室最近侧壁的距离不得小于其喷嘴喉部直径的 1.5 倍。计量喷嘴入口端均流板安装位置与隔板的距离不应小于1.5倍大口径喷嘴,出口端均流板安装位置与隔板的距离不应小于 2.5 倍大口径喷嘴。风机的出风口应与测试装置相连接(图 C.2.7-1)。当选用标准长径喷嘴作为计量元件式,口径确定后,颈长应为0.6倍口径、喷嘴大口不应小于2倍口径、扩展部分长度应等于口径;喷嘴端口应刨边,并应留三分之一厚和 10°倾斜(图 C.2.7-2)。
3 风室为一个两端留有连接口的密封箱体,过风断面积应按最大测试风量通过时,平均风速度应小于或等于0.75m/s。风机的出风口应与节流器、喷嘴入口方向的接口相连接,另一端通过软接口与需测定风管或设备相连接(图C.2.7-1)。
4风室中喷嘴两端的静压取压接口,应为多个且均布于四壁。静压取压接口至喷嘴隔板的距离不得大于最小喷嘴喉部直径的 1.5 倍。应将多个静压接口并联成静压环,再与测压仪器相接。
5采用本装置测定漏风量时,通过喷嘴喉部的流速应控制在15m/s~35m/s范围内。
6风室中喷嘴隔板后的所有连接部分应严密不漏。
7单个喷嘴风量应按下式计算:
式中:Qn--单个喷嘴漏风量(m3/h);

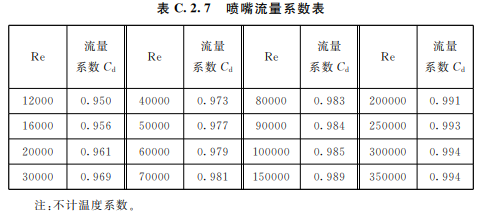

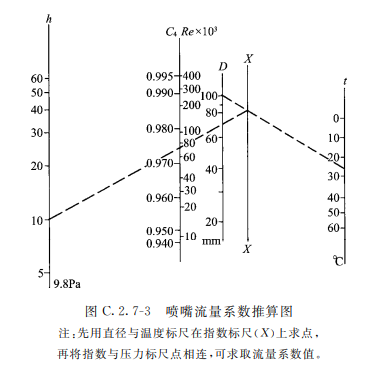

Cd--喷嘴的流量系数(直径127mm及以上取0.99,小于127mm可按表 C.2.7 或C.2.7-3查取);
Ad--喷嘴的喉部面积(m2);
△P---喷嘴前后的静压差(Pa)。
8多个喷嘴风量应按下式计算:

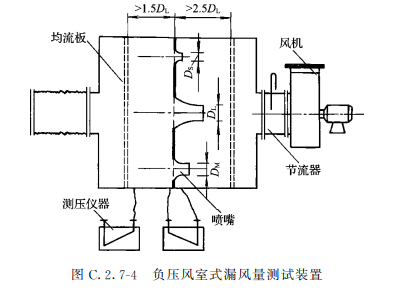

9负压条件下的漏风量测试装置应将风机的吸入口与节流器、风室箱体喷嘴入口反方向的接口相连接,另一端应通过软接口将箱体接口与需测定风管或设备相连接(图C.2.7-4)。
